Corel Draw : Tipos de Nodos

Estamos usando Corel Draw 2020 Version 22.0.0.412

→ Vea tambien Corel Draw : herramienta Pluma trabajar con nodos

Que son los tensores paralelos

Se llaman tensores paralelos porque si modifico un lado del tensor tamien se modifica el otro lado en forma paralela.

Saber que tipo de nodo es segun los Tensores

Exixten tres tipos de Nodos : Simetrico , Asimetrico y Suavizado llamado tambien Uniforme

Seleccionamos el nodo o los nodos con la herramienta forma y nos sale en la parte superior la opcion de  convertir a curvas (nota la opcion converir a lineas que esta  su costado esta desabilitada porque ya es una linea) , recuerda cuando los nodos son de tipo linea no tienen tensores en ambos lados

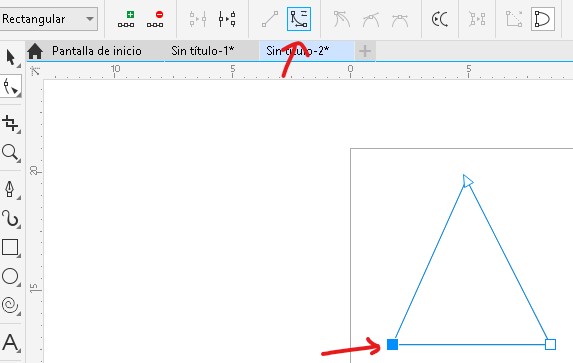

Nodo de tipo Linea sin tensores en ambos lados y se activa la opcion convertir a curvas en la parte superior

Nodo convertido a curva con tensores en ambos lados y  se activa en la parte superior la opcion de nodos que se puede convertir

Nodo Simetrico

Por defecto los nodos se crean de tipo Simetrico , Representado como Rombos.

  → Si al manipular un tensor se mueve ambos tensores , el nodo es Simetrico.

Nodo Asimetrico

Representado como Cuadrado.

  → Si al manipular un tensor (lo movemos para arriba o abajo / izquierda o derecha ) solo se mueve ese tensor, el nodo es Asimetrico.

Nodo Suavizado o Uniforme

Representado como círculos.

  → Si al manipular un tensor a la derecha o izquierda solo se mueve ese tensor , el nodo es Uniforme.

(Nota : si mueves los tensores para arriba o abajo, se moveran ambos)

Puede cambiar los nodos de un objeto de curva a uno de los tres tipos siguientes: asimétrico, uniforme y simétrico. Los tiradores de control de cada nodo se comportan de forma distinta.

• Los nodos simétricos → son similares a los nodos uniformes. Crean una transición suave entre segmentos de línea, pero también le permiten asignar la misma apariencia curva a las líneas de ambos lados de un nodo. Los tiradores de control de los nodos simétricos se hallan directamente opuestos entre sí y a la misma distancia del nodo.


• Los nodos asimétricos → Le permiten crear transiciones pronunciadas, tales como esquinas o ángulos agudos, en un objeto de curva. Puede mover cada tirador de control de un nodo asimétrico independientemente, cambiando únicamente la línea de un lado del nodo.


• Los nodos suavizados (llamado tambien uniformes )→ las líneas que pasan a través del nodo adquieren la forma de una curva, produciendo transiciones suaves entre segmentos de línea. Los tiradores de control de un nodo uniforme están siempre opuestos el uno al otro, pero puede que estén a diferentes distancias del nodo.

Cada tipo de nodo se muestra con una forma distinta:

• los simétricos como rombos (son parecidos como cuadrados por eso debemos maximizar para diferenciarlos).
• los asimétricos como cuadrados.
• los nodos uniformes ( llamado tambien suavizados ) como círculos.
